輕觸開關TS-1181產品簡介

產品工廠型號：輕觸開關TS-1181，市場上又稱為：3*6*2.5貼片輕觸開關，3*6拉心輕觸開關，產品可過回流焊240度高溫時間.此款輕觸開關的驅動力度有160克力和250克力兩種標準，按鍵的顏色有紅色和白色兩種款式，產品的包裝方式分為：袋裝(1000PCS/包)和卷裝也就是編帶(3000PCS/盤)兩種類型。此款產品同系列的開關型號還有：輕觸開關TS-1181A和TS-1181U。

輕觸開關TS-1181技術參數

使用范圍溫度：-20℃~70℃

保存溫度范圍：-30℃~80℃

額定值：DC 12V 50mA

接觸電阻：≤50mΩ

絕緣電阻：≥100 MΩ

輕觸開關TS-1181機械性能簡介

驅動力：250±30gf 或 180±30gf

回復力：50gf

行程：0.25±0.1mm

可焊性：超過75%的錫焊面積被焊料所覆蓋

機械壽命：50000次

輕觸開關TS-1181產品各部件材質

按鈕：塑料材質PA46，顏色有白色和紅色兩種

拉伸蓋板：材質不銹鋼

內部彈片：材質不銹鋼

基座：塑料材質LCP

接觸腳：材質黃銅，表面為鍍銀處理

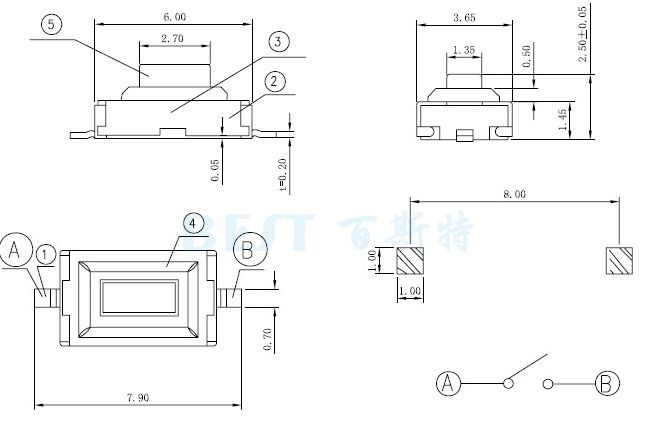

輕觸開關TS-1181參考圖紙

單位：mm
